G761-3003B, zorlu kapalı döngü kontrol sistemleri için tasarlanmış yüksek-performanslı, iki-kademeli elektro-hidrolik servovalftır. Sürtünmesiz çift-meme kanatlı pilot kademesi ve hassas bir makara-ve-burçlu ana kademeyle tasarlanan bu valf, düşük güçlü elektrik giriş sinyallerini orantılı hidrolik akış ve basınç çıkışlarına dönüştürür.
Soruşturma göndermek
Açıklama

Guangdong Yanhui Hydraulic Co., Ltd., Çin'deki G761-3003B'nin önde gelen üreticilerinden ve tedarikçilerinden biridir. Burada fabrikamızdan satılık toptan toplu G761-3003B'ye hoş geldiniz diyoruz. Fiyat listesi ve teklifle ilgili herhangi bir sorunuz varsa, lütfen bize e-posta göndermekten çekinmeyin.



Ürüne Genel Bakış

▔▔
G761-3003B, zorlu kapalı döngü kontrol sistemleri için tasarlanmış yüksek-performanslı, iki-kademeli elektro-hidrolik servovalftır. Sürtünmesiz çift-meme kanatlı pilot kademesi ve hassas bir makara-ve-burçlu ana kademeyle tasarlanan bu valf, düşük güçlü elektrik giriş sinyallerini orantılı hidrolik akış ve basınç çıkışlarına dönüştürür.



Teknik Özellikler

▔▔

Parametre Şartname Değeri Birim
Vana Mimarisi 2-Kademeli Nozul-Sineklik Mekanik Geri Beslemesi -
Maksimum Çalışma Basıncı (P, A, B Bağlantı Noktaları) 315 bar (4500 psi) çubuk
Maksimum Dönüş Basıncı (T Portu) 210 bar (3000 psi) çubuk
Nominal Akış (toplam 70 bar düşüşte) 38 L/dak (10 GPM) L/dak
Çalışma Sıvısı Sıcaklık Aralığı -20'den +120'a derece C
Önerilen Viskozite Aralığı 15 ila 100 cSt (mm2/sn)
Histerezis %3,0'dan az %
Eşik %0,5'ten az %
Frekans Tepkisi (-3dB bant genişliği) 100'den büyük Hz.
Adım Tepki Süresi (%0 ila %100 akış) 8'den 12'ye Bayan
Sıfır Sızıntı Akışı (210 bar'da) 1,5'tan az L/dak
Bobin Direnci (Standart Paralel Bağlantı) 80 Ohm
Nominal Sürücü Akımı (Paralel) 40 mA



Yapılandırma Seçenekleri

▔▔
  • Mekanik Yapı:Yüksek-hassas kayan makara ve manşon ana valf düzeneğiyle entegre edilmiş nozul-kanatlı pilot valf içeren iki-kademeli tasarım.
  • Kontrol Yöntemi:Doğrusal orantısal akış kontrolü için diferansiyel akım sinyallerini kabul eden çift-bobinli tork motoru.
  • Geri Bildirim Mekanizması:Makaradan kanat düzeneğine doğrudan mekanik konum geri bildirimi sağlayan yüksek-sertlikteki konsol geri bildirim teli.
  • Akış Değerleri:Standart test delta basıncı koşulları altında 38 L/dak nominal akış çıkışı için fabrikada kalibre edilmiştir.
  • Montaj Arayüzü:Standart ISO 10372-04 montaj modeli (Alt plaka yüzeyine montaj).
  • Bağlantı Noktası Yapılandırması:Basınç (P), Tank (T), Çalışma Bağlantı Noktası A ve Çalışma Bağlantı Noktası B'den oluşan standart 4 bağlantı noktalı düzenleme.
  • Elektrik Bağlantısı:IP65 giriş koruma derecesine sahip-ağır hizmet tipi 4 pinli endüstriyel dairesel konnektör.



Anahtar Malzemeler ve Bileşenler

▔▔

  • Makara ve Kovan Düzeneği:Aşırı aşınma direnci, düşük sürtünme ve uzun hizmet ömrü için sertleştirilmiş paslanmaz takım çeliğinden, hassas mikro-bilenmiş ve mikron altı toleranslarla üretilmiştir.
  • Pilot Aşaması Sinekliği ve Nozulu:Sıvı erozyonuna dayanmak ve sürekli çalışma sırasında yapısal bütünlüğü korumak için sertleştirilmiş alaşım kanat yüzeyleriyle eşleştirilmiş yüksek-saflıkta tungstenli karbür nozullar.
  • Geribildirim Teli:Yüksek yorulma mukavemeti ve uzun-vadeli kalibrasyon stabilitesi için kalibre edilmiş yaylı-sınıf alaşımlı tel hassasiyeti-.
  • Mühürler:Yüksek-performanslı Viton (FKM) O-halkaları standart olarak sağlanır; petrol- bazlı hidrolik yağlarla geniş kapsamlı kimyasal uyumluluk ve termal bozulmaya karşı direnç sunar.



Ambalaj ve Taşıma Koruması

▔▔

  • Temizlik Koruması:Fabrikada sıkı ISO temizlik protokolleri kapsamında test edilmiş ve yıkanmıştır. Bağlantı noktaları, kurulumdan önce parçacık kirlenmesini önlemek için-ağır hizmet tipi koruyucu kapaklarla kapatılmıştır.
  • Nem ve Çevresel Koruma:Taşıma ve depolama sırasında yüzey oksidasyonunu önlemek için aktif kurutucu paketleri içeren, vakum-anti-statik ESD ve nem-bariyer torbalarında kapatılmıştır.
  • Şok ve Titreşim İzolasyonu:Uluslararası hava ve okyanus taşımacılığı sırasında yapısal etkileri absorbe etmek için özel-kalıplanmış yüksek-yoğunluklu polietilen köpük ara parçalarıyla kaplanmıştır.
  • Toplu Ambalaj:Bireysel kutulu birimler, toplu gönderiler için ağır-işe uygun çift{-duvarlı oluklu dış kartonlarda veya ısıl-işlenmiş ahşap kutularda birleştirilir, güvenli kullanım için tamamen sarılır ve streç-sarılır.



Abaşvurueylemler

▔▔
  • Metal Test Makineleri ve Simülatörleri:Gerçek-zamanlı dinamik kuvvet ve yer değiştirme kontrolü sağlamak için yüksek-frekanslı yorulma test düzeneklerinde ve evrensel test makinelerinde kullanılır.
  • Buhar ve Gaz Türbini Guvernörleri:Hassas valf aktüatör konumlandırması ve hızlı hız regülasyonu için enerji santrali türbin kontrol sistemlerinde uygulanır.
  • Plastik Enjeksiyon Makineleri:Hassas çok-aşamalı hız profillerini ve basınç geçiş kontrolünü yönetmek için yüksek-hızlı enjeksiyon eksenlerine kurulur.
  • Çelik Haddehaneleri:Aşırı yük koşulları altında presleme merdanelerinin mikro-konumlandırılması- için hidrolik otomatik ölçüm kontrolü (AGC) silindirlerinde kullanılır.
  • Uçuş Simülasyonu ve Hareket Platformları:Yumuşak hızlanma geçişleri ve sıfır hareket gecikmesi ile yüksek-frekanslı, çok-eksenli hareket kontrolüne olanak tanır.



İlgili Modeller

▔▔
Model Kodu Nominal Akış (L/dak) Maksimum Basınç (bar) Alt Plaka Deseni Birincil Özellikler
G761-3001B 19 315 ISO 10372-04 Düşük Akış / Ultra-Yüksek Çözünürlük
G761-3002B 28 315 ISO 10372-04 Orta Akış / Standart Dinamik
G761-3003B 38 315 ISO 10372-04 Standart Yüksek-Akış Kontrol Ünitesi
G761-3004B 63 315 ISO 10372-04 Genişletilmiş Akış Kapasitesi
G761-3005B 75 315 ISO 10372-04 Maksimum Akış Hızı Yapılandırması





SSS

▔▔

S: G761-3003B'nin mevcut valfimin tam alternatifi olup olmadığını nasıl doğrularım?

C: Vananızın isim plakasındaki model kodunu kontrol edin, 4 portlu alt plaka montaj modeli boyutlarını doğrulayın ve sürücü amplifikatörünüzün 40 mA nominal akım gereksinimini sağladığını doğrulayın.



S: G761-3003B'yi çalıştırmak için hangi yağ temizlik seviyesi gereklidir?

C: Elektro-hidrolik servo valfler temiz sıvı gerektirir. İşletim sıvısı, 10 mikron mutlak veya daha ince dereceli bir ana hat filtresi kullanılarak ISO 4406 Temizlik Kodu 16/14/11 (veya NAS 1638 Sınıf 5) veya daha iyisine göre filtrelenmelidir.



S: Bu valfle sentetik veya{0}ateşe dayanıklı hidrolik sıvılar kullanabilir miyim?

C: Standart üniteler mineral yağlar, sentetik esterler ve fosfat esterlerle uyumlu Viton (FKM) contalarla donatılmıştır. Su-glikol veya özel sıvılar için, conta uyumluluğunu doğrulamak amacıyla teknik ekibimizle iletişime geçin.



Bize Ulaşın

▔▔
Bizimle iletişime geçin; size daha kişiselleştirilmiş bilgiler vermek için sizinle hızlı bir şekilde iletişime geçeceğiz.

contact us.jpgabout uswarehousecertification.jpgpackingcustomers comments

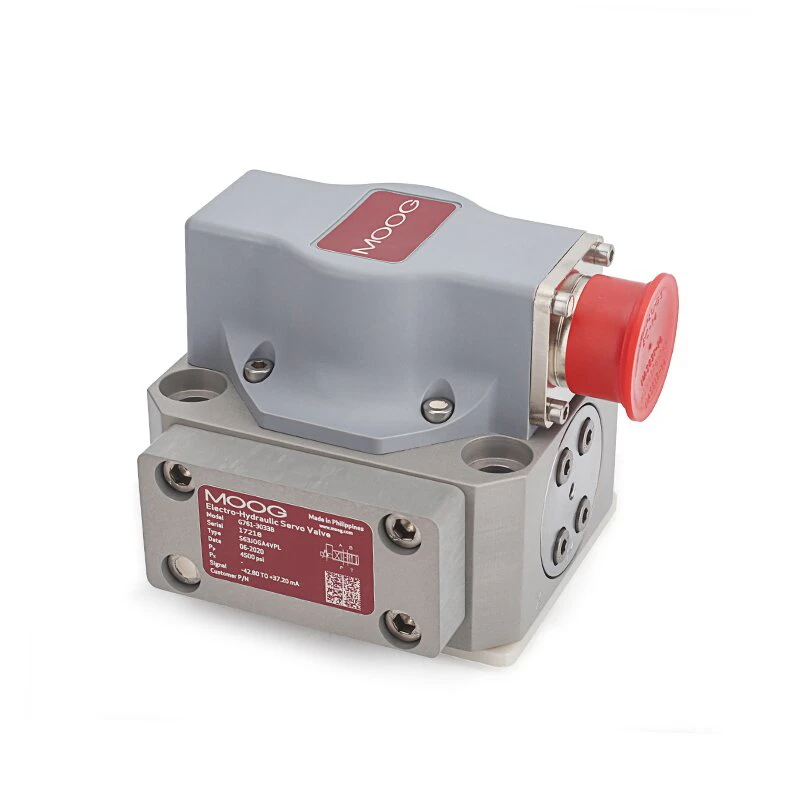

MOOG G761-3003B, hidrolik sistemlerde yüksek performanslı akış kontrolü için tasarlanmış bir servo valftir. -761 Serisi Akış Kontrol Servo Valflerinin bir parçası olarak 3 yollu ve tercihen 4 yollu uygulamalarda kısma valfi görevi görür. 2 aşamalı bir tasarıma sahip olup, makara alanı başına 35 bar (500 psi) valf basıncı düşüşünde dakikada 0,5 ila 75 litre (dakikada 0,125 ila 19,5 galon) arasında değişen geniş bir akış hızı aralığı üzerinde hassas kontrol sunar.

Sağlam yapısı ve{0}yüksek torklu sürüş yetenekleriyle MOOG G761-3003B, güvenilirlik ve dayanıklılık için tasarlandı ve bu da onu çeşitli endüstriyel uygulamalar ve ortamlar için uygun hale getiriyor. Alüminyum gövde için 315 bar (4.500 psi) ve çelik gövde için 350 bar (5.000 psi) maksimum çalışma basıncında çalışarak yüksek basınç koşullarında bile stabilite ve performans sağlar.

MOOG G761-3003B'nin öne çıkan özelliklerinden biri %100 adım tepki süresidir.<4 to <16 milliseconds. This rapid response enables quick adjustments to flow rates, enhancing precision and efficiency in hydraulic systems. Additionally, the valve comes with a range of optional features including high null bias, magnetic null adjust, vented motor cap, special BSA fit, parallel internal wiring, reverse polarity, and very high response. These options provide flexibility and customization to suit specific application requirements.

MOOG G761-3003B, ISO 10372-04-04-0-92 montaj modelini benimseyerek kolay kurulum ve çalıştırma için kompakt boyut ve hafif yapı sunar. Genel olarak, çok çeşitli endüstriyel uygulamaların taleplerini karşılayan güçlü ve güvenilir bir hidrolik valftir. Hassas akış ve basınç kontrol yetenekleriyle MOOG G761-3003B, kullanıcılara hidrolik sistemlerde yüksek performans ve doğruluk elde etmek için güvenilir bir çözüm sunar.

ISO 10372-04-04-0-92 montaj modelini izleyen kompakt boyutu ve hafif yapısıyla MOOG G761-3003B'nin kurulumu ve çalıştırılması kolaydır; bu da onu geniş bir endüstriyel uygulama yelpazesinde yüksek performans, doğruluk ve güvenilirlik gerektiren hidrolik sistemler için mükemmel bir seçim haline getirir.
